標準噴嘴按結構形式分類

時間:2016-11-01 08:32來源:專業文章 作者:噴嘴流量計 點擊:次
標準噴嘴流量計有兩種結構形式：ISA 1932噴嘴流量計和長徑噴嘴流量計。 a ISA 1932噴嘴流量計（圖4.4）上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定收縮段、圓筒形喉部和凹槽組成的噴嘴，ISA1932噴嘴的取壓力式僅角接取壓一種。 b長徑噴嘴流量計（圖

標準噴嘴流量計有兩種結構形式：ISA 1932噴嘴流量計和長徑噴嘴流量計。

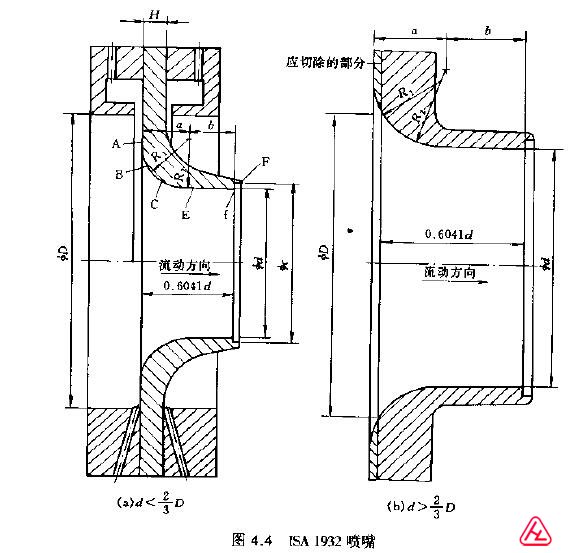

  a  ISA 1932噴嘴流量計（圖4.4）上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定收縮段、圓筒形喉部和凹槽組成的噴嘴，ISA1932噴嘴的取壓力式僅角接取壓一種。

ISA1932噴嘴結構圖

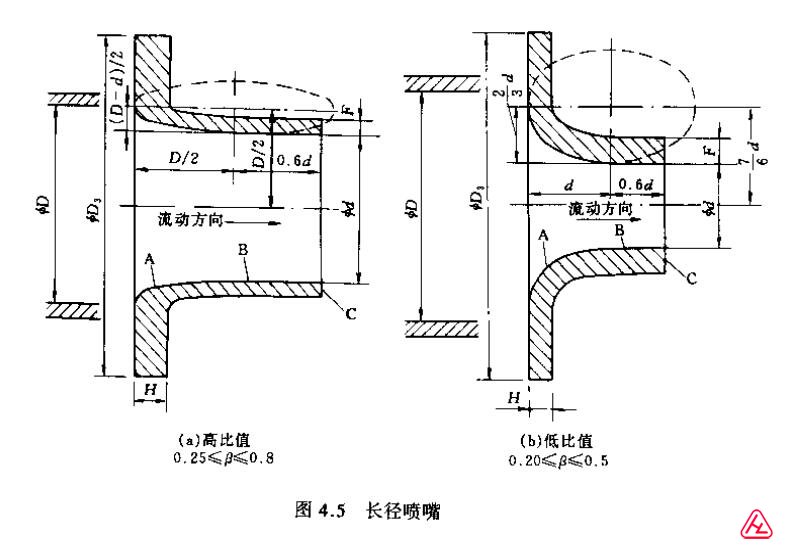

  b長徑噴嘴流量計（圖4.5）上游面由垂于軸面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。長徑噴嘴的取壓方式僅D-D/2取壓一種。

長徑噴嘴結構圖
