壓力變送器物位計

- 能提供連續的物位測量

1 基本原理

壓力變送器技術是最常使用的液體液位測量技術。它的原理簡單易懂、易于使用和安裝、并且能在不同的使用場合和各種各樣的條件下工作。

如果要測量開放/通氣容器中介質的物位，則需要使用壓力變送器（GP）或者差壓變送器（DP）。如果罐是密閉的或者是受壓的，必須使用差壓變送器來抵補容器壓力。

除了基本的物位測量之外，可以通過設置差壓變送器的程序來提供密度測量與界面物位測量。

敞口容器物位測量

在敞口容器構造中，通過測量液體的壓力來間接進行物位測量。由于自身具有重量，液柱會對柱基施加力。可以采用壓力單位來度量被稱為靜壓或壓力。使用下列公式計算流體靜壓（力）：

流體靜壓 = 液柱高度 x 比重

如果液位（高度）發生了變化，流體靜壓會成比例地變化。因此，測量液位的簡單方法是在承壓容器被測量的最低點上安裝一塊壓力變送器。可以通過重新變換上面的公式使用流體靜壓得出高度的方法推算出在測量點之上液體的液位

密閉罐的物位測量

如果容器帶壓，只使用壓力變送器是不夠的，因為容器整體壓力變化會影響工藝介質的液位。為了解決這個問題，應在密閉罐中使用差壓變送器來抵補容器壓力。

當使用差壓變送器時，整體容器壓力變化也影響高低取壓孔，這樣會抵消壓力效果。

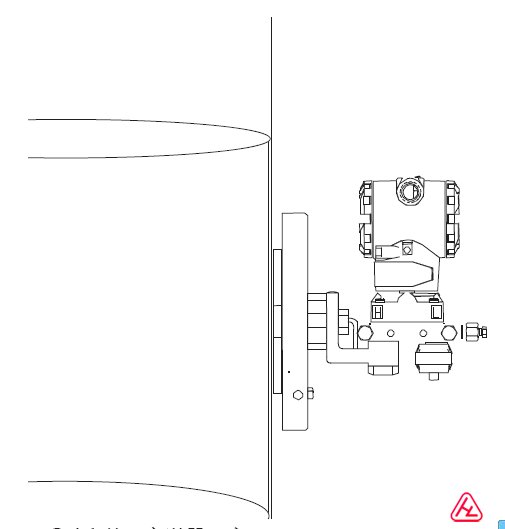

圖 差壓變送器示意圖

連接在容器底部附近的高壓差壓變送器，測量了流體靜壓與蒸氣壓力之和。連接在容器頂部附近的低壓差壓變送器，只讀取蒸汽內的壓力。使用兩個變送器之間的壓力差（差壓）來確定液位。

液位 = 差壓 / 比重

2 優點

一般而言，壓力變送器是經濟的、易于使用和容易理解。此外，壓力變送器能測量大多數罐和液體的液位，包括泥漿，并且在很大的壓力和溫度范圍內都能實現正常的功能。

3 局限性

壓力變送器物位測量的精度受流體密度變化的影響。因此，要特別注意黏稠的、腐蝕性或者較臟液體。此外，隨著濃度的增加，某些液體（如造紙原料）會逐漸固化。壓力變送器無法很好地測量這種固態物質的物位。
