音叉開關物位計

- 能進行點式物位檢測

1 基本原理

音叉開關包括兩個尖叉，它們通常由壓電晶體裝置驅動以自然頻率振蕩。為了讓音叉伸到罐內，通常使用法蘭或者帶螺紋的工藝接頭將音叉開關安裝到罐體的側面或者頂部。

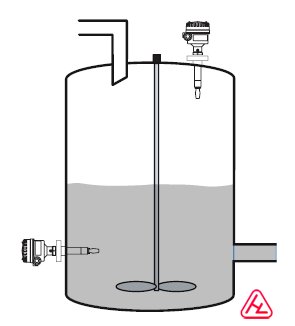

圖 被安裝到罐體頂部和側面的音叉開關示意圖

在空氣中時，音叉以自然頻率振動，由探測器電路監測這個振動。當液體覆蓋叉體的時候，振動頻率下降，并且由開關的電子裝置檢測下降值，該電子裝置會輪流改變開關的輸出狀態來控制報警器、泵或者閥門的動作。選擇音叉的工作頻率，來防止受到正常設備振動的干擾，這種干擾可能引起錯誤的開關動作。

設計是無墊料的，并且構件材料通常為不銹鋼材質，允許在高壓和高溫的場合使用，在腐蝕環境下，可以選擇使用濕側防腐材料或者特殊材料。

2 優點

振動音叉開關能真正地免受流量、氣泡、湍流、泡沫、振動、固體含量、沾敷、液體特性以及產品變化的影響。并且不需要校準，只需要經歷最短的安裝過程便能完成安裝。無活動零件或縫隙真正實現免維護。

強大的自檢查與診斷功能保證了高低物位測量的高可靠性，某些型號的物位計甚至可以在出現故障之前，繪出性能曲線和發送故障趨勢信號。

3 局限性

音叉開關不適合用于非常粘的介質。導致叉子被連接在一起的叉間物料堆積，將干擾物位檢測。
