9901 - 工藝物位儀表用旁通管

1 介紹

9901旁通管是一種從外部將羅斯蒙特系列工藝物位計安裝到容器上的旁通管

（圖3.3.1）。

從外部將儀表安裝到旁通管中，是指可在保持設備運行的同時，將儀表隔離來進行常規保養維護。這對于不允許在容器內安裝儀表的罐內阻礙物也是有用的。

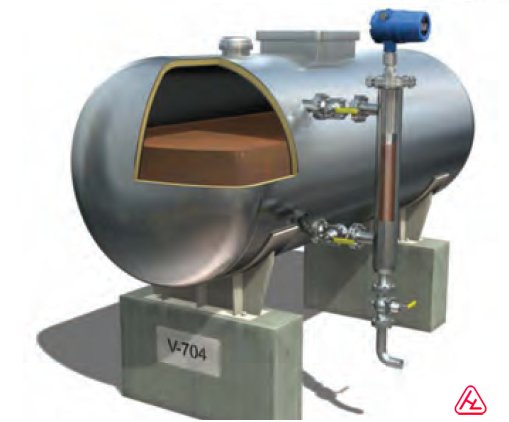

圖1

在解決了應用難題時，這種方法提供了許多優點：

罐內的阻礙物包括：

• 攪拌器

• 熱交換器

• 內部構件

儀表的隔離：

• 現場維修

• 安全

• 危險液體

• 高壓

• 高溫

盛有湍急介質容器的條件：

• 旁通管起到了導波管的作用。

2 旁通管

也被稱作籠子或籠頭的旁通管，里面容納了被測量的液體和儀表傳感部件。

在允許安裝到容器上的旁通管上，擁有兩種工藝接

頭。

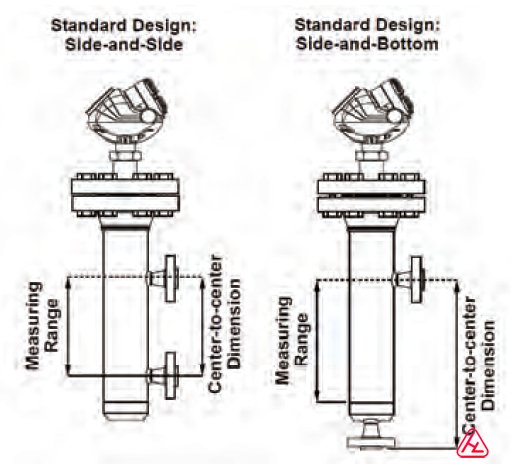

圖2 展示了最常用的構造

通過法蘭連接的或者螺紋連接的儀表接頭將儀表安裝到旁通管的頂部。螺紋連接型接頭可用于垂直浮球物位開關。

標準材質為碳鋼和不銹鋼，也可以按要求提供其它材質。

3 旁通管設計

依據ASME B31.3標準設計9901型的旁通管, 并且設計符合壓力設備指令（PED）的要求。

在旁通管的整個制造過程中，使用了依照EN ISO15614-1:2004和ASME鍋爐與壓力容器規范第IX節制成的焊口頸法蘭與全焊透焊縫。所有的焊工均取得了EN 287-1:2004和ASME鍋爐與壓力容器規范第IX節規定的資質。

所有的構件材料均具有EN 10204 3.1型證書規定的完全可追溯性。

按照標準對9901型產品執行了水壓測試。也執行了全范圍無損檢測（NDT）。
