雷達液位計在高溫/高壓物位測量

典型應用

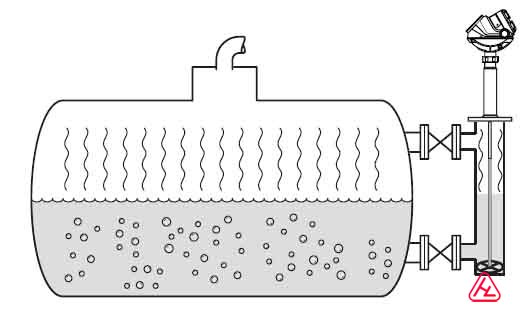

• 鍋爐與給水系統



應用特性

• 含有飽和水蒸汽的沸水

• 重水冷凝

• 水與飽和水蒸汽具有某種屬性，參見表5.1.1

- 隨著水溫的增加，從表面返回的信號變得更弱。

- 如果不考慮這點，飽和水蒸汽改變了雷達信號的傳播速度，并且產生了與測量距離成正比的液位讀數 誤差。增加了的壓力和溫度將影響測量距離誤差。

典型案例

• 推薦為5 3 0 1 型雷達液位計產品配備單管導波桿，并且如果必要的話配備定心圓盤。

• 溫度影響：

- 使用高溫高壓（HTHP）儲罐密封，其在752°F溫度時的最大壓力為2940磅/平方in. （在400°C溫度時，203 bar）。

- 使用金屬定心圓盤。

• 絕緣旁通管來減少冷凝。

• 當調試變送器的時候，必須考慮水與飽和水蒸汽特性。

• 在壓力超過600 psi／40 bar的應用中，建議使用動態蒸氣補償功能。這將會把誤差率減少至小于2%。

要獲得更多有關動態蒸氣補償的信息，請查看使用導波雷達液位計測量高壓蒸汽應用中的液位技術說明。
