一、蝶閥概述

蝶閥是用隨閥桿轉動的圓形蝶板作啟閉件，以實現啟閉動作的閥門。蝶閥主要作截斷閥使用，亦可設計成具有調節或截斷兼調節的功能。蝶閥主要用于低壓大中口徑管道上。

二、蝶閥的主要優點：

（1）結構簡單、長度短，體積小、質量輕，與閘閥相比質量可減輕一半，對夾式蝶閥該優點尤其顯著。

（2）流體阻力小。中大口徑的蝶閥，全開時的有效流通面積較大。

（3）啟閉方便迅速而且比較省力。蝶閥旋轉90°即可完成啟閉。由于轉軸兩側蝶板受介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小。

（4）低壓下可實現良好的密封。大多蝶閥采用橡膠密封圈，故密封性能良好。

（5）調節性能良好。通過改變蝶板的旋轉角度可以較好的控制介質的流量。

三、蝶閥的主要缺點：

受密封圈材料的限制，蝶閥的使用壓力和工作溫度范圍較小，大部分蝶閥采用橡膠密封圈，工作溫度受到橡膠材料的限制。隨著密封材料的發展及金屬密封蝶閥的開發，蝶閥的工作溫度及使用壓力的范圍已有所擴大。

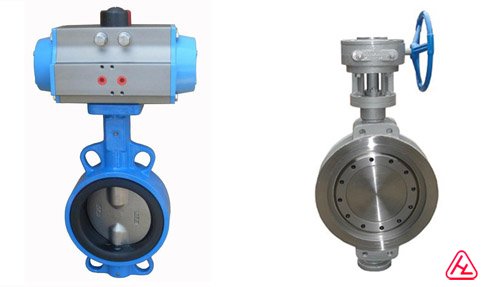

                  橡膠密封蝶閥                       金屬密封蝶閥
