調節閥的安裝

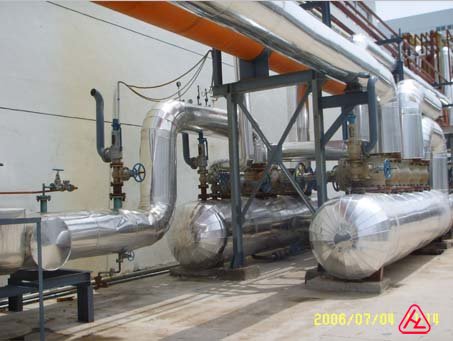

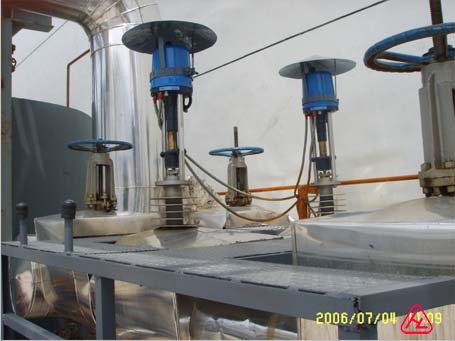

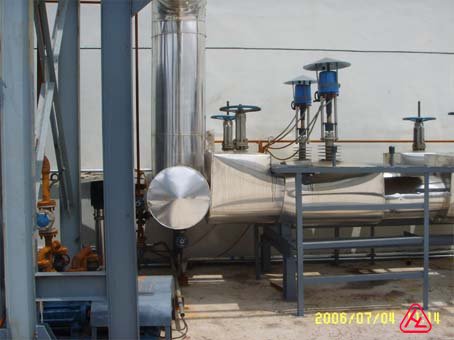

(1)調節閥的安裝位置應滿足管道系統(工藝流程)設計要求，并應盡量靠近與其相關的就地指示儀表(一次表)，盡量接近測量元件所在位置，以便于在手動操作旁通閥時，能觀察到一次儀表數值。調節閥應盡量正立垂直安裝于水平管道上，特殊情況下才可水平或傾斜安裝，但須加支撐。

(2)為便于操作和維修，減少占地，調節閥組應盡量布置在地面靠墻、靠設備或平臺等易于接近的地方。與平臺或地面的凈空應不小于250mm。

(3)調節閥應安裝在環境溫度不高于60℃且不低于-40℃的場所，應遠離振動器，盡量避免火災危險的影響。

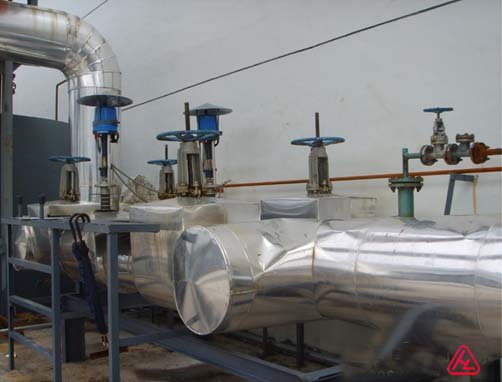

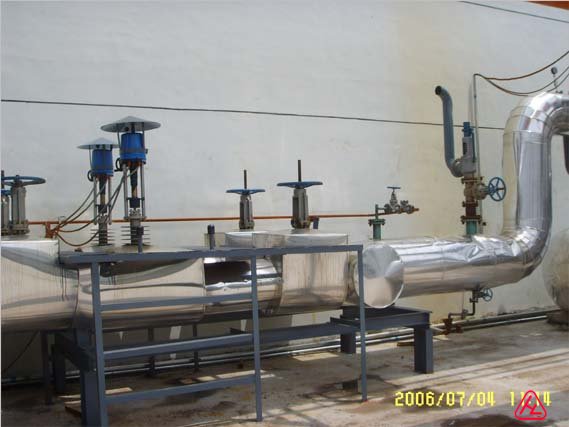

(4)調節閥一般都要安裝旁路與旁通閥。旁通閥主要是當調節檢修停用時作調節流量之用，故一般應選用截止閥。但當旁通閥DN≥l5Omm時，也可選用閘閥。調節前后的切斷閥宜先用閘閥，因其阻力小，關閉嚴密。一般調節閥前后有大小頭，應緊接調節閥安裝。為了在調節閥檢修時將兩切斷閥之間管道泄壓、排凈，一般可在調節閥入口側上游的切斷閥之間的管道的最低點設排液閥DN＝15mm。另外，宜在入口切斷閥后、調節閥前加設過濾器(調節閥DN＜25mm者，必須加過濾器)。調節閥頭與旁通管及其閥門外壁方向的凈距應不小于300mm。
