YWK-150 壓力控制器

YWK-150壓力控制器采用不銹鋼膜片式傳感器，可用于空氣、氣體等中性氣體和潤滑油，輕燃油等液體介質。控制器的設定值可調，調節范圍-0.1……4Mpa。
特點：
本控制器是超小型設計。


◇ 主要技術性能：抗震性：100m/s² 耐壓：150% 介質溫度：-25～80℃ 工作粘度：＜1×10^-3m²/s	工作環境溫度：-25～55℃ 觸點容量：AC 220V 3A（阻性）使用壽命：10⁵次

◇ 規 格：

● 切換差可調

序號	設定值調節范圍 MPa	切換差不大于 MPa	設定值誤差 MPa	重復性誤差 MPa	備注
1	-0.1……0	0.0065	±0.004	0.002	被控介質對黃銅、 1Cr18Ni9Ti不銹鋼、丁腈橡膠無腐蝕作用
2	0……0.1	0.006	±0.004	0.002
3	0……0.2	0.01	±0.008	0.004
4	0……0.3	0.025	±0.012	0.006
5	0……0.5	0.03	±0.02	0.01
6	0……0.8	0.07	±0.032	0.016
7	0……1	0.075	±0.04	0.02
8	0……1.5	0.1	±0.06	0.03
9	0……2	0.12	±0.08	0.04
10	0……3	0.15	±0.12	0.06
11	0……4	0.25	±0.16	0.08

◇ 設定值的調整：

    壓力控制器的設定值調整步驟，舉例說明如下：
    [例]：選用0～0.8MPa規格的控制器，要求將壓力上升至0.4MPa發出觸點信號，其操作步驟如下：
     1、松開緊定螺釘
     2、將壓力加至0.4MPa，此值可從標準壓力計中讀出。
     3、順時針旋轉設定值調節螺母，直至開關觸點在0.4MPa處切換。
     4、調節壓力校驗器的壓力在0.4MPa上下來回變化，檢驗壓力上升時觸點切換值是否是0.4MPa，
        此值即為要設定的上切換值，其對應的下切換值應是0.4MPa減去切換差0.04MPa（左右），
        即為0.36MPa（左右）。

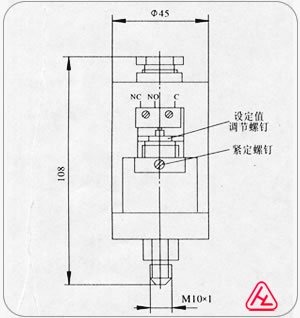

◇ 外形及安裝尺寸：

◇ 注意事項：

   ● 打開控制器蓋時，請勿旋動內部的螺釘或撥弄內部零件。
     ● 控制器設定值為下切換值。設定值調節范圍即下切換值的調節范圍。
     ● 調試時壓力請勿超過最大允許壓力。
     ● 周圍環境應無腐蝕性氣體。
     ● 控制器自出廠之日起保用十八個月，凡屬產品質量問題，本廠負責及時維修或更換。
