導波雷達物位計

1 基本原理

導波雷達物位計（GWR）也叫做時域反射（TDR）物位計或者微波脈沖雷達（MIR）物位計。在安裝導波雷達物位計時，要把導波雷達物位計安裝在罐頂或者旁通管當中，并且物位計的檢測探桿通常都要延伸經過容器的整個深度。沿探桿向下發送以光速傳播的低功率微波脈沖。在探桿與液面（空氣/水交界面）的交點上，有相當大比例的微波能量被向上反射回與變送器相連的探桿上。

變送器測量了被發射和被接收回波信號之間的時間延遲值，并且通過電路板上的微處理器使用下列公式計算距離液面的距離：

距離 = (光速 x 時間延遲值) / 2

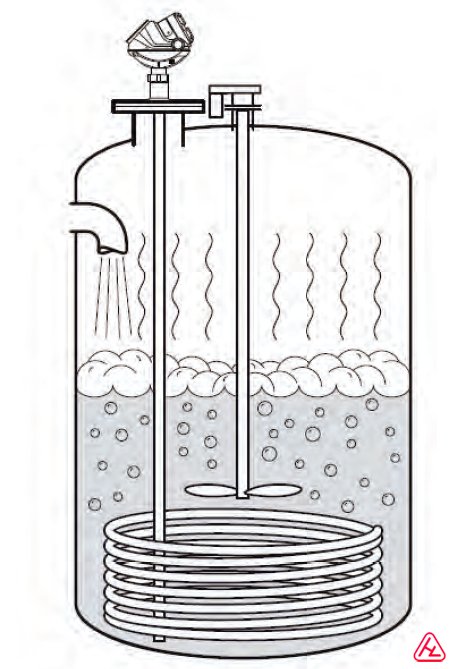

圖 2.1.1 導波雷達善于處理易受干擾的對象和在苛刻的工藝條件下工作。

在將盛放被測量應用介質容器底部（通常為罐或者旁通管的底部）的參照點值輸入到變送器的程序中之后，由微處理器計算液體深度。

因?yàn)橐欢ū壤�的脈沖將繼續沿著探桿向下通過介電常數較低的介質，所以能從更低液位處兩種液體之間的交界面上檢測到二次回波。這個特征使得導波雷達技術成為了測量液/液交界面（例如油水界面）液位和穿過某些種類泡沫實施測量的理想技術。

可以在幾何尺寸狹小的容器、旁通管和所有尺寸的罐體中使用導波雷達物位計。在介電常數低的湍急介質中，導波雷達物位計同樣能很好地測量液位。因?yàn)樗�可以在�?ldquo;平坦”的表面上反射回波，因此導波雷達物位計可以很好地測量粉末和顆粒介質的液位，以及旋渦所產生的傾斜平面液體的液位。

2 優點

導波雷達物位計（GWR）提供了精確和可靠的液面和界面位置測量，并且使用范圍十分廣泛。由于它測量了物位表面的距離，所以，可以進行從上到下的直接測量。導波雷達物位計可以在液體、淤泥、泥漿和某些固體的測量中使用。雷達的一個主要優點是在液體的密度、介電常數或者電導率發生變化時，不需要進行補償。壓力、溫度和蒸汽空間條件上的變化不會對雷達測量的精度產生影響。此外，雷達裝置上不包含任何活動部件，因此需要的維護更少。導波雷達安裝方便，可以很容易地取代其它物位測量?jī)x表，例如浮筒物位計和電容式物位計。

3 局限性

當導波雷達物位計在許多條件下工作時，必須遵守與探桿選擇有關的注意事項。只有幾種類型的探桿，并且探桿的使用、長度和安裝限制影響了選擇。除非使用同軸型探桿，否則探桿不能直接接觸金屬物體，因?yàn)榻佑|會對信號產生影響。如果應用介質容易變粘稠或易于結膜，則只能使用單探桿。
